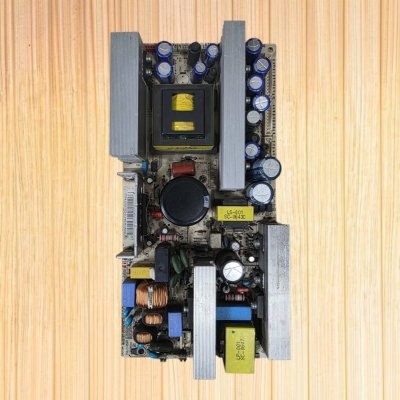

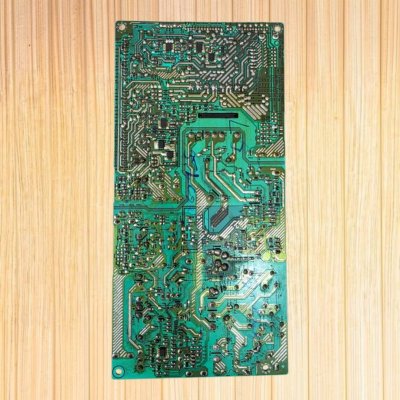

Power Supply LG รุ่น 32LC2R 32LC2D 26LC2D พาร์ท 68709D00069B

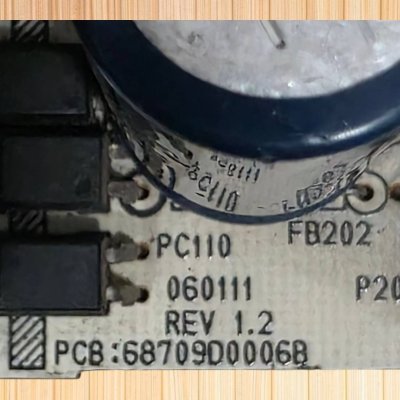

บอร์ดจ่ายไฟ (Power Supply Board) สำหรับทีวีแอลจีตระกูล LCD ยุคแรก (ประมาณปี 2006-2007) รุ่น 32LC2R, 32LC2D และ 26LC2D มีรหัสพิมพ์บนบอร์ดหลักคือ 68709D0006B(ส่วนเลขพาร์ทที่คุณระบุลงท้ายด้วย 9B มักเป็นเวอร์ชันย่อยหรือความเข้าใจคลาดเคลื่อนจากตัวอักษรบนบอร์ด แต่จะใช้เลขพาร์ทรหัสสากลร่วมกัน) โดยมีรหัสโมเดลบอร์ดคือ LGP2637N หรือ LGLP2637HEP

บอร์ดรุ่นนี้มีพาร์ทอะไหล่ของแท้ (Part Number) แยกย่อยตามระบบของจอภาพและเวอร์ชันชิ้นส่วนดังนี้:

6709900016A
6709900016C





 ข้อมูลเชิงเทคนิค (Specifications)

เนื่องจากเป็นบอร์ดจ่ายไฟของทีวี LCD ยุคที่ใช้หลอดไฟหลังจอแบบ CCFL (หลอดนีออน) ระบบภาคจ่ายไฟจึงมีการออกแบบวงจรที่ค่อนข้างใหญ่และซับซ้อนกว่าบอร์ดทีวี LED ในปัจจุบัน:

ชิปไอซีหลักบนบอร์ด (ICs): ประกอบด้วยไอซีควบคุมอย่าง F9223L, ไอซีภาค PFC FA5501Aและไอซีสแตนด์บาย STR-W6251
แรงดันไฟขาออก (Output): จ่ายกระแสไฟ DC ออกไปเลี้ยงระบบเมนบอร์ด (Main Board) และบอร์ดอินเวอร์เตอร์ (Inverter Board) ขับหลอดไฟหลัก โดยมีจุดจ่ายไฟสำคัญ เช่น ไฟสแตนด์บาย 5V, ไฟระบบ 12V, 24V (สำหรับบอร์ดอินเวอร์เตอร์ภาคไฮโวลต์)
แชสซีทีวีที่รองรับ (Chassis): ส่วนใหญ่ทำงานร่วมกับแชสซีรุ่น LP61C และระบบจอภาพของ Chimei หรือ AUO



 รุ่นทีวีที่รองรับ (Compatible Models)

บอร์ดจ่ายไฟ LGP2637N (68709D0006B) ตัวนี้ถือเป็นบอร์ดสารพัดประโยชน์ของ LG ในยุคนั้น เพราะถูกนำไปใช้สลับกันได้ทั้งในทีวีขนาด 26 นิ้ว, 32 นิ้ว และ 37 นิ้ว:

ขนาด 26 นิ้ว: 26LC2D, 26LC2D-UE
ขนาด 32 นิ้ว: 32LC2R, 32LC2D, 32LC2D-EC, 32LC2D-UD, 32LC2DB, 32LX2R
ขนาด 37 นิ้ว: 37LC2R, 37LC2RC-CJ




เงื่อนไขและการรับประกัน

1. การรับประกัน: รับประกันสินค้า 1 เดือน นับจากวันที่ได้รับสินค้า เงื่อนไข สินค้าอยู่ในสภาพเดิม ไม่หักไม่งอ ไม่ไหม้ ไม่โดนน้ำ ไม่มีการดัดแปลงใดๆ

2. ข้อควรระวัง:

    ○ กรุณาตรวจสอบรหัสพาร์ท EAY64490601 ให้ตรงกับบอร์ดเดิมของท่านก่อนสั่งซื้อ

    ○ ควรดำเนินการติดตั้งโดยช่างผู้ชำนาญการ เนื่องจากเป็นส่วนที่เกี่ยวข้องกับระบบไฟฟ้าแรงสูง

    ○ สินค้าไม่รับคืนในกรณีที่ลูกค้าสั่งผิดรุ่น หรือวิเคราะห์อาการเสียผิดจุด

การจัดส่ง

● แพ็คกันกระแทกอย่างดี (Air Bubble + กล่องแข็ง)

● จัดส่งทุกวัน จันทร์-ศุกร์ ตัดรอบส่ง 14.00 น. เสาร์ ตัดรอบส่ง 13.00 น.
